バイオイメージングシステム Nebulaシリーズ

　





バイオイメージングシステム Nebula

Nebula シリーズ (Windows / Macintosh)

　既存の顕微鏡、または、新規の顕微鏡をベースとして、デジタルカメラ等で画像を取得するシステムです。　その際に、汎用画像処理・解析ソフトウェアを基本ソフトとして位置づけ、各種デジタルカメラと顕微鏡のコントロールをして、マルチ蛍光画像 ・ タイムラプス画像 ・ Z（Focus）画像 ・X・Y・Z・T・λ 画像を取得できます。　また、もともと基本ソフトが画像処理・解析ソフトウェアなので解析はお手のものです。
  • Acquire Module
冷却モノクロデジタルカメラ

型番
インターフェース
有効画素数
冷却温度
フレームレート
浜松ホトニクス社
C10600-10B (ORCA R2)
IEEE1394 b
1344×1024
-35 ℃
8.5 / 16.2 frames/ sec
C11440-10C (ORCA Flash2.8)
Camera Link
1920×1440
+5 ℃
45.4 frames / sec
C8484-03G02 (ORCA 03G)
IEEE1394 a
1344×1024
-10 ℃
8.9 frames / sec
QImaging 社
Retiga EXi Blue
IEEE1394 b
1392×1040
0 ℃
15 frames / sec
Retiga 4000 DC
IEEE1394 a
2048×2048
-45 ℃
4 frames / sec
Retiga 2000 DC
IEEE1394 a
1600×1200
-45 ℃
10 frames / sec
冷却カラーデジタルカメラ
型番
インターフェース
有効画素数
冷却温度
フレームレート
QImaging 社
Retiga 4000 R-C
IEEE1394 a
2048×2048
+5 ℃
4 frames / sec
Retiga 2000 R-C
IEEE1394 a
1600×1200
+5 ℃
10 frames / sec
Retiga EXi Aqua
IEEE1394 b
1392×1040
0 ℃
10.9 frames / sec
MicroPublisher 3.3 RTV
IEEE1394 a
2048×1536
+15 ℃
30 frames / sec with ROI
MicroPublisher 5.0 RTV
IEEE1394 a
2560×1920
+15 ℃
25 frames / sec with ROI
Diagnostic Instruments 社
FLEX 1520
IEEE1394 a
2048×2048
+5 ℃
3.4 frames / sec
EM CCD 冷却デジタルカメラ
型番
インターフェース
有効画素数
冷却温度
フレームレート
浜松ホトニクス社
C9100-14
Camera Link
1024×1024
-55 ℃
9.5 〜 231 frames / sec
C9100-13
Camera Link
512×512
-65 ℃
31.9 〜 404.4 frames/sec
Andor 社
iXon DU-888
専用 PCI ボード
1024×1024
-80 ℃
8.9 〜 197.6 frames / sec
iXon DU-897
専用 PCI ボード
512×512
-85 ℃
35 〜 549 frames / sec
日本ローパー社
Evolve 512
IEEE1394
512×512
-85 ℃
33.7 〜 748 frames / sec



  • Microscope Module
Leica 社

DM 4000, 5000, 5500, 6000B, DMI 6000, 4000B
DM RA2, RXA2, DM IRE2
Zeiss 社

Axio Imager, Axio Photo2, AxioPlan2, AxioPlan2 Imaging E, Axio Plan2 Imaging MOT
Axiovert 200M, 135M, 100M
Olympus 社
BX-51, -61, IX-81
Nikon 社
90i, E1000, TE2000
  • Device Module
Ludl Electronic 社

フィルターホイール： 10-Position -Excitation, 6-Position -Emission, 6-Position –Excitation

XY Stage, Z-Axis Focus Drive, Shutter

コントローラ MAC2000, 2002, 5000

Physik Instrumente 社
Piezo Z-Axis Focus Drives
Prior Scientific 社

フィルターホイール： 10-Position / 8-Position

XY Stage, Z-Axis Focus Motor, Shutter
Vincent Associates 社
UNIBLITZ Shutter

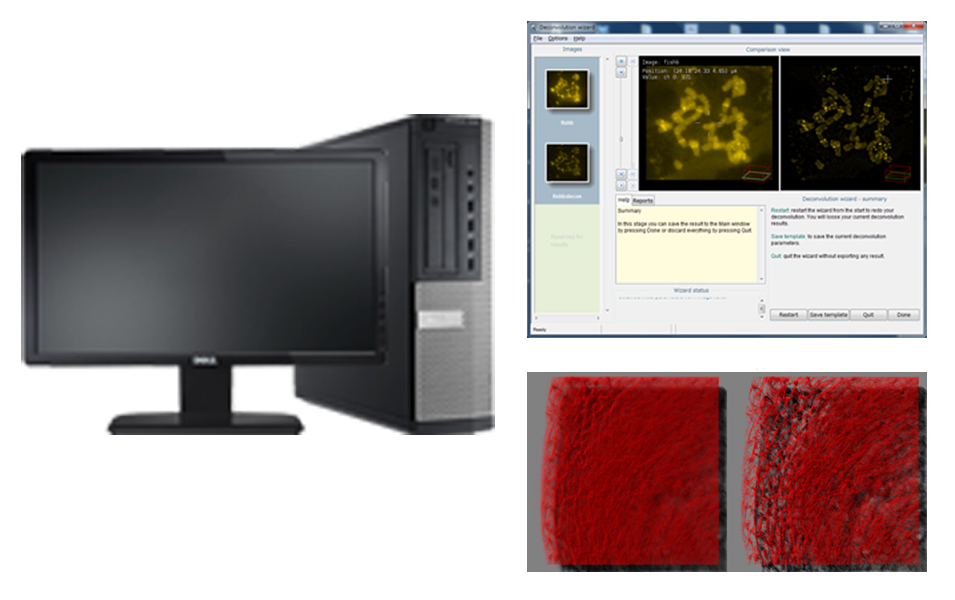

取得した画像にデコンボリューション処理 ( Huygens Essential )をして、立体構築することもオプションで可能です。



　　　Nebula シリーズカタログ



マクロ蛍光イメージングシステム Nebula QFS

Nebula QFS

　Leica マニュアル実体顕微鏡 M205C の Fusion Optics の特徴を生かしたリアルタイム観察可能なマクロ蛍光システムを提案いたします。

＜蛍光モジュール及び光源部＞

・　4 種類のフィルターキューブを装着して､ターレットで切替可能。
・　水銀光源か､外部蛍光光源 EL 6000 取付可能 。
・　外部蛍光光源 EL 6000 。
　　長寿命のメタルハライドランプで励起照明。センタリング調整なしに　　すぐに使用可能で、均質なコントラスト豊か な画像を安定して供給。
Nebula M205CQFS/EM-C2 (Windows / Macintosh)

　マニュアル実体顕微鏡 M205C の Fusion Optics の特徴を生かしたリアルタイム観察可能なマクロ蛍光イメージングシステムを提案いたします。

＜実体顕微鏡部＞

・　Fusion Optics
　　高い解像度と深い焦点深度の両立。
・　圧倒的なズーム比　20.5 : 1 。
・　100%アポクロマート光学系 。
　　対物レンズに加えて､ズームレンズを含めたトータルなシステムにおいて色収差を除去したアポクロマートレンズを採用。
・　広いシステム拡張性。
　　豊富なアイテムを自由に組み合わせ。
・　透過光照明装置。
　　ユニークなロッターマンレリーフコントラストにより位相構造の空間的な広がりをレリーフ像として表現でき､無染色サンプルを最適なコントラストに調整可能。

＜蛍光モジュール及び光源部＞

・　外部蛍光光源 EL 6000 。
　　長寿命のメタルハライドランプで励起照明。センタリング調整なしにすぐに使え､均質なコントラスト豊かな画像を安定して供給。

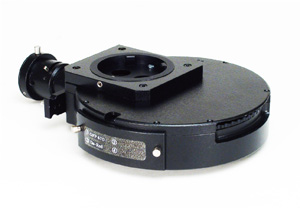

・　蛍光モジュール QFS
　　4 種類のフィルターキューブを装着して､ターレットで切替可能 。
水銀光源か､外部蛍光光源 EL 6000 取付可能。

＜EM CCD カメラ部 ＞

・　- 50 ℃ に冷却可能なコストパフォーマンスの高い高速・高感度デジタル EM CCD カメラを採用。
・　画素数は､1004×1002 ピクセル､デジタル出力は､ 8/14 bits､EM Gain は､1-500×。
・　最大 34.2 frames/sec （全画素 @ 14 bits (40 MHz））で画像を取り込み、ビニングと ROI（関心領域）を使って、最大 200 frames/sec の高速で生細胞を観察可能。
・　最良の SN 比を提供するためにカメラの EM Gain 設定を最適化する Easy-EM モードを搭載。
・　IEEE1394b インターフェース採用。
・　オプションの RGB モジュールで静止画カラー画像を取得可能。
・　使い易いソフトウェアは、カメラの設定と画像キャプチャ機能の完全なコントロールを提供。Windows と Mac の両 OS ベースのシステムで操作可能。



　　　Nebula QFS カタログ　　　　　　

　　　Nebula M205CQFS/EM-2 カタログ

　　　　

　　　　

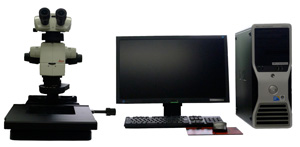

　　XYZ 合焦点画像作成ソフトウェア Nebula XYZ View

Nebula XYZ View

　顕微鏡の手動 XYZ ステージを動かしてリアルタイムで高精度に広範囲な XYZ 合焦点画像を素早く簡単に作成するソフトウェアです。

・　他社の追随を許さない全く新しい技術で超高速処理を実現。
・　直感的なユーザーインターフェースにより特別な訓練をすることなく誰でも簡単にXYZ合成画像を作成。
・　合成結果画像に任意の矩形関心領域（ROI）を設定し、必要部分だけを切り出して保存可能。
・　最新の Direct Show カメラに対応。



　　 　　　Nebula XYZ View カタログ
